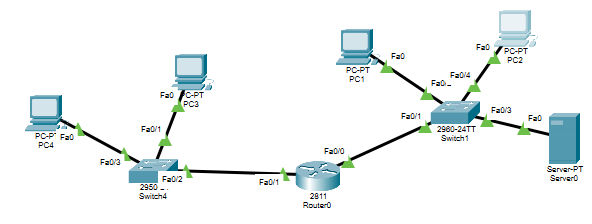

Crear una red local 1 formada por un switch, dos ordenadores desktop y un servidor.

Crear una red local 2 formada por un switch, dos ordenadores desktop.

Añadir un router a la red local 1 y red local 2



Red  1  (192.168.1.x)



Pc 1
192.168.1.10
255.255.255.0
192.168.1.1
192.168.1.2 (dns)

Pc 2
192.168.1.11
255.255.255.0
192.168.1.1
192.168.1.2 (dns)

Servidor
192.168.1.2
255.255.255.0
192.168.1.1
192.168.1.2 (dns)

Servicios del servidor

1. activar http y https
2. activar dns:
google.com       75.75.75.75
miaprobado.com      192.168.1.2



Red  2  (10.1.82.x)



Pc 3
10.1.82.10
255.255.255.0
10.1.82.1
192.168.1.2

Pc 4
10.1.82.11
255.255.255.0
10.1.82.1
192.168.1.2

Router
1. Activar port status y  asignar:
fas/ethernet(00) = 192.168.1.1

2. Activar port status y  asignar:
fas/ethernet(01) = 10.1.82.1
